品牌：

意大利HPP

产品特点：

• 用于SAP和UAP泵的新IV代泵头

• 压力可达40000psi（2800bar）

• 零部件少，使用寿命长

• 流量可达38US GPM（145升/分钟）

• 易于组装,可独立运作

• 维护操作时间短，15分钟内可完成维护操作

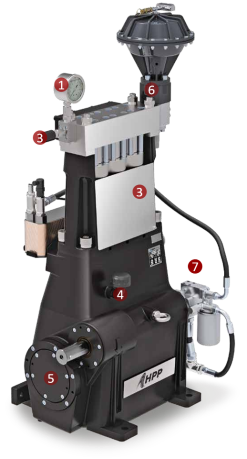

产品技术细节：

高达2800 bar (40000 psi)
①耐震压力表
②安全阀
③碳化钨合金柱塞
④内置齿轮减速系
⑤合金曲轴
⑥气动调压控制阀
⑦动力端强制润滑系
垂直安装	水平安装
	$D:\360MoveData\Users\chaif\Desktop\图片13.png图片13$

产品规格表：


碳化钨柱塞		强制润滑		外置油冷却器		垂直装配		横向组装

555

H-300 SAP

类型	类型		转速		泵速
Code	Code	Ø mm	rpm	gear ratio	rpm	l/min	USgpm	bar	psi	MPa	HP	kW	Kg	lb
P233152V14300	P233152H14300	30	1500	3,13	480	99,7	26,3	1400	20300	140	351,4	258,5	700	1544
P233162V14300	P233162H14300		1800	3,67	491	102,0	26,9	1400	20300	140	359,5	264,4	700	1544
P233152V14320	P233152H14320	32	1500	3,13	480	113,4	30,0	1200	17400	120	342,7	252,1	700	1544
P233162V14320	P233162H14320		1800	3,67	491	116,0	30,7	1200	17400	120	350,6	257,9	700	1544
P233152V14350	P233152H14350	35	1500	3,13	480	135,7	35,8	1000	14500	100	341,7	251,3	700	1544
P233162V14350	P233162H14350		1800	3,67	491	138,8	36,7	1000	14500	100	349,5	257,1	700	1544
P233152V14400	P233152H14400	40	1500	3,13	480	177,2	46,8	750	10875	75	334,7	246,2	700	1544
P233162V14400	P233162H14400		1800	3,67	491	181,3	47,9	750	10875	75	342,4	251,8	700	1544

性能参数指的是100%容积效率下的理论数据，对于连续或重载使用，请联系我们技术部门。

SAP/UAP系列泵的尺寸：

56465

Pump Model		H-100 SAP	H-150 SAP	H-200 SAP	H-300 SAP	H-550 SAP	H-100 UAP	H-150 UAP	H-200 UAP	H-300 UAP
	mm	699,5	699,5	703	739	1004	699,5	699,5	703	739
	(in)	(27,54)	(27,54)	(27,68)	(29,09)	(39,53)	(27,54)	(27,54)	(27,68)	(29,09)
$D:\360MoveData\Users\chaif\Desktop\新建文件夹\2.png2$	mm	265	265	315	355	450	265	265	315	355
$D:\360MoveData\Users\chaif\Desktop\新建文件夹\2.png2$	(in)	(10,43)	(10,43)	(12,40)	(13,98)	(17,72)	(10,43)	(10,43)	(12,40)	(13,98)
$D:\360MoveData\Users\chaif\Desktop\新建文件夹\3.png3$	mm	1121	1121	1220	1374	1528	1224	1224	1357	1416
$D:\360MoveData\Users\chaif\Desktop\新建文件夹\3.png3$	(in)	(44,13)	(44,13)	(48,03)	(54,09)	(60,16)	(48,19)	(48,19)	(53,43)	(55,75)
$D:\360MoveData\Users\chaif\Desktop\新建文件夹\4.png4$	mm	407,5	407,5	467,5	505	699	407,5	407,5	467,5	505
$D:\360MoveData\Users\chaif\Desktop\新建文件夹\4.png4$	(in)	(16,04)	(16,04)	(18,41)	(19,88)	(27,52)	(16,04)	(16,04)	(18,41)	(19,88)
$D:\360MoveData\Users\chaif\Desktop\新建文件夹\5.png5$	mm	565	565	556	592	813	565	565	556	592
$D:\360MoveData\Users\chaif\Desktop\新建文件夹\5.png5$	(in)	(22,24)	(22,24)	(21,89)	(23,31)	(32,01)	(22,24)	(22,24)	(21,89)	(23,31)
$D:\360MoveData\Users\chaif\Desktop\新建文件夹\6.png6$	mm	390	390	467	540	610	390	390	467	540
$D:\360MoveData\Users\chaif\Desktop\新建文件夹\6.png6$	(in)	(15,35)	(15,35)	(18,39)	(21,26)	(24,02)	(15,35)	(15,35)	(18,39)	(21,26)
$D:\360MoveData\Users\chaif\Desktop\新建文件夹\7.png7$	mm	546	546	556	592	720	545	545	556	592
$D:\360MoveData\Users\chaif\Desktop\新建文件夹\7.png7$	(in)	(21,50)	(21,50)	(21,89)	(23,31)	(28,35)	(21,46)	(21,46)	(21,89)	(23,31)
$D:\360MoveData\Users\chaif\Desktop\新建文件夹\8.png8$	mm	120,5	120,5	112	126,5	182	120,5	120,5	112	126,5
$D:\360MoveData\Users\chaif\Desktop\新建文件夹\8.png8$	(in)	(4,74)	(4,74)	(4,41)	(4,98)	(7,17)	(4,74)	(4,74)	(4,41)	(4,98)
$D:\360MoveData\Users\chaif\Desktop\新建文件夹\9.png9$	mm	110	110	117	117	158,5	109,5	109,5	117	117
$D:\360MoveData\Users\chaif\Desktop\新建文件夹\9.png9$	(in)	(4,33)	(4,33)	(4,61)	(4,61)	(6,24)	(4,31)	(4,31)	(4,61)	(4,61)
$D:\360MoveData\Users\chaif\Desktop\新建文件夹\10.png10$	mm	190	190	224	286,4	343,5	190	190	224	286,4
$D:\360MoveData\Users\chaif\Desktop\新建文件夹\10.png10$	(in)	(7,48)	(7,48)	(8,82)	(11,28)	(13,5)	(7,48)	(7,48)	(8,82)	(11,28)
$D:\360MoveData\Users\chaif\Desktop\新建文件夹\11.png11$	mm	200	200	243	253,6	266,5	200	200	243	253,6
$D:\360MoveData\Users\chaif\Desktop\新建文件夹\11.png11$	(in)	(7,87)	(7,87)	(9,57)	(9,98)	(10,49)	(7,87)	(7,87)	(9,57)	(9,98)
$D:\360MoveData\Users\chaif\Desktop\新建文件夹\12.png12$	mm	43	43	53,5	62	79,5	43	43	53,5	62
$D:\360MoveData\Users\chaif\Desktop\新建文件夹\12.png12$	(in)	(1,69)	(1,69)	(2,11)	(2,44)	(3,13)	(1,69)	(1,69)	(2,11)	(2,44)
$D:\360MoveData\Users\chaif\Desktop\新建文件夹\13.png13$	mm	12 (DIN 6885)	12 (DIN 6885)	14 (DIN 6885)	16 (DIN 6885)	20 (DIN 6885)	12 (DIN 6885)	12 (DIN 6885)	14 (DIN 6885)	16 (DIN 6885)
$D:\360MoveData\Users\chaif\Desktop\新建文件夹\13.png13$	(in)	(0,47)	(0,47)	(0,55)	(0,63)	(0,79)	(0,47)	(0,47)	(0,55)	(0,63)
$D:\360MoveData\Users\chaif\Desktop\新建文件夹\14.png14$	mm	ø 40 +0,018 +0,002	ø 40 +0,018 +0,002	ø 50 +0,018 +0,002	ø 58 +0,021 +0,002	ø 75 +0,021 +0,002	ø 40 +0,018 +0,002	ø 40 +0,018 +0,002	ø 50 +0,018 +0,002	ø 58 +0,021 +0,002
$D:\360MoveData\Users\chaif\Desktop\新建文件夹\14.png14$	(in)	(ø 1,57)	(ø 1,57)	(ø 1,97)	(ø 2,28)	(ø 2,95)	(ø 1,57)	(ø 1,57)	(ø 1,97)	(ø 2,28)
$D:\360MoveData\Users\chaif\Desktop\新建文件夹\15.png15$	mm	272,5	272,5	273	320	401,5	272,5	272,5	273	320
$D:\360MoveData\Users\chaif\Desktop\新建文件夹\15.png15$	(in)	(10,73)	(10,73)	(10,75)	(12,60)	(15,79)	(10,73)	(10,73)	(10,75)	(12,60)
$D:\360MoveData\Users\chaif\Desktop\新建文件夹\16.png16$	mm	231	231	278	340	426	231	231	278	340
$D:\360MoveData\Users\chaif\Desktop\新建文件夹\16.png16$	(in)	(9,09)	(9,09)	(10,94)	(13,39)	(16,77)	(9,09)	(9,09)	(10,94)	(13,39)
$D:\360MoveData\Users\chaif\Desktop\新建文件夹\17.png17$	mm	ø 26	ø 26	ø 26	ø 26	ø 28	ø 26	ø 26	ø 26	ø 26
$D:\360MoveData\Users\chaif\Desktop\新建文件夹\17.png17$	(in)	(ø 1,02)	(ø 1,02)	(ø 1,02)	(ø 1,02)	(1,10)	(ø 1,02)	(ø 1,02)	(ø 1,02)	(ø 1,02)
$D:\360MoveData\Users\chaif\Desktop\新建文件夹\18.png18$	mm	150	150	150	150	150	150	150	150	150
$D:\360MoveData\Users\chaif\Desktop\新建文件夹\18.png18$	(in)	(5,91)	(5,91)	(5,91)	(5,91)	(5,91)	(5,91)	(5,91)	(5,91)	(5,91)
$D:\360MoveData\Users\chaif\Desktop\新建文件夹\19.png19$	mm	500	500	500	500	500	500	500	500	500
$D:\360MoveData\Users\chaif\Desktop\新建文件夹\19.png19$	(in)	(19,69)	(19,69)	(19,69)	(19,69)	(19,69)	(19,69)	(19,69)	(19,69)	(19,69)

产品泵配件：


调压阀	气动调节阀	安全阀	压力表
REGULATING VALVES	PNEUMATICCONTROL VALVES	SAFETY VALVES	PRESSURE GAUGES

产品工作配件：


倾倒关枪/水下枪/气动枪	倾倒式脚踏阀	电源盒	高压/超高压胶管	水刀作业防护服（TST）

柔性/刚性枪管喷嘴	柔性/刚性枪管喷嘴	软管高压转轴	旋转喷嘴	多重喷射器
